Как подобрать катализатор: по размеру, мощности ДВС и эко-классу

Подбор катализатора идёт по параметрам: размеры входа-выхода, длина корпуса, объём и мощность мотора, эко-класс, тип соты и способ крепления. Пропустили хотя бы один пункт - через месяц едете на переделку или получаете ошибку лямбды. Разбираем всё по порядку и в конце даём чек-лист, что скинуть в подбор, чтобы деталь пришла с первого раза.

Регулярно разбираем в канале ZSV подбор выхлопа под конкретные машины, разницу между OEM и универсалом и типовые ошибки при замене. Подпишитесь на Telegram ZSV - там же можно скинуть модель и получить подбор за час.

Что такое катализатор и зачем подбирать его правильно

Коротко: катализатор дожигает вредные вещества в выхлопе с помощью соты, покрытой драгметаллами. Автомобиль спроектирован под конкретную деталь: размер, пропускную способность, эко-класс. Подобрать «примерно похожий» - значит через месяц вернуться на замену второй раз.

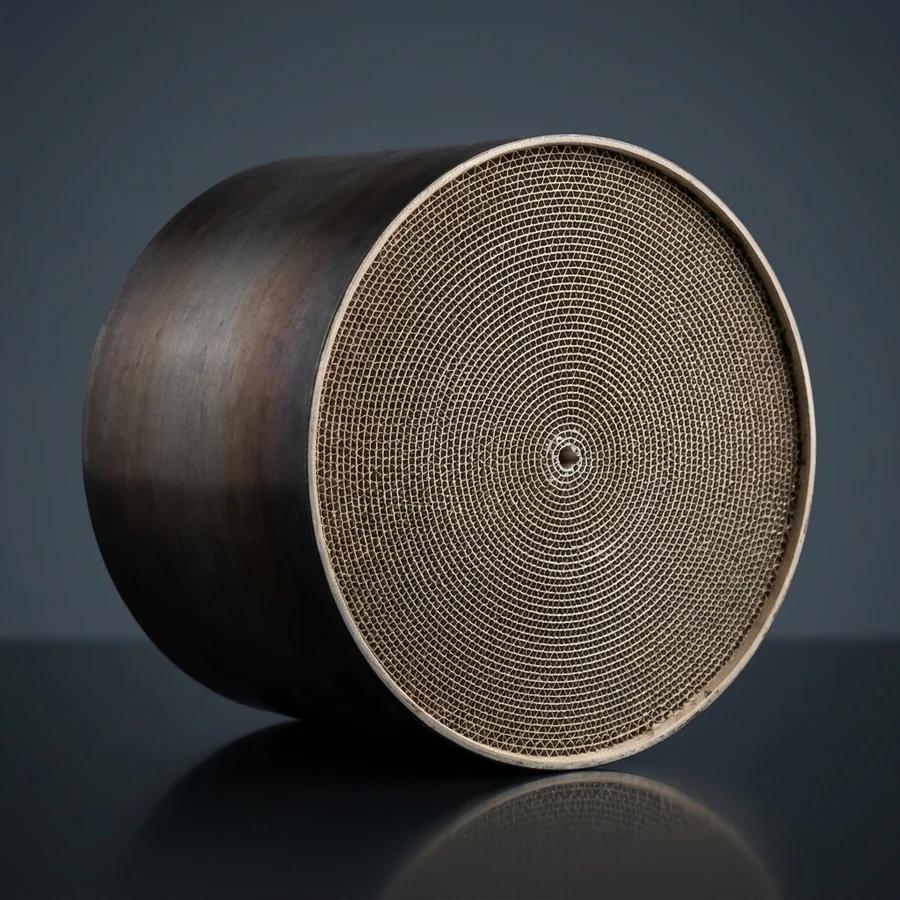

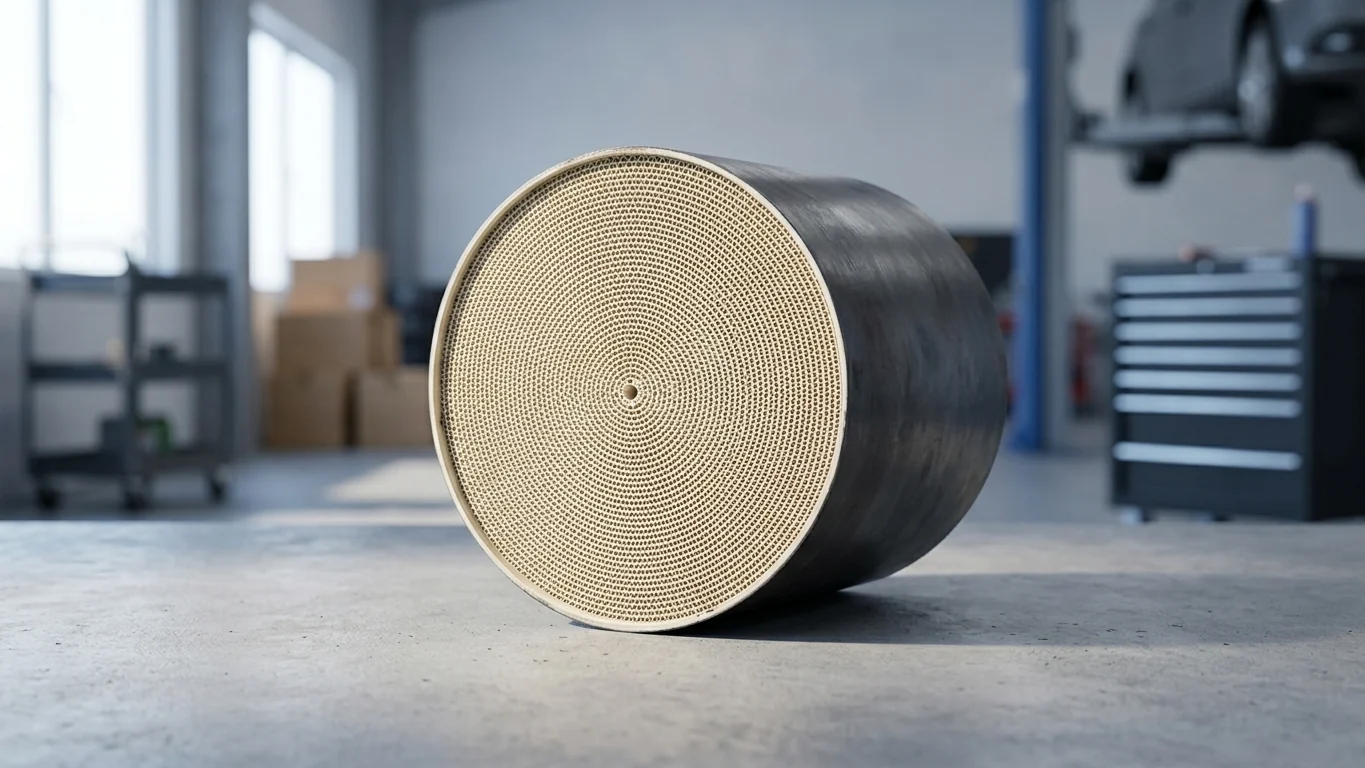

Каталитический нейтрализатор стоит в выхлопной системе сразу после приёмной трубы или коллектора. Внутри корпуса - керамическая или металлическая сота с тонким слоем платины, палладия и родия. Отработанные газы проходят через ячейки соты, реагируют с драгметаллами и превращаются в углекислый газ, воду и азот.

Каждая машина рассчитана на «свою» деталь. Инженеры подбирают объём соты под расход газов конкретного мотора, диаметр входа - под приёмный патрубок, длину корпуса - под подкапотное пространство или зону под днищем. Второй лямбда-зонд считывает состав газа после катализатора и сравнивает с первым: если состав не тот, ЭБУ пишет ошибку и переводит мотор в аварийный режим.

Отсюда простое правило: подбор идёт не «на глаз по фото», а по параметрам. Ошиблись с размером - деталь не встанет или потечёт. Ошиблись с пропускной способностью - потеряете мощность или получите ошибку лямбды. Ошиблись с эко-классом - машина будет некорректно отрабатывать выхлоп, при инструментальной проверке на техосмотре это всплывёт.

Как понять, что катализатор пора менять?

Коротко: тряска на холостых, провалы при разгоне, запах серы из выхлопа, ошибка P0420 или P0430, гремящий звук на прогреве, вырос расход. Один симптом - повод на диагностику. Два и больше - катализатор точно под замену.

Типичные признаки, по которым владелец приходит в сервис:

• Тряска и плавающие обороты на холостых. Забитая сота не пропускает газы, мотор задыхается.
• Провалы при разгоне. Педаль в пол, а машина разгоняется вяло, как будто держит ручник.
• Запах тухлых яиц. Так пахнет сероводород - газ, который выделяется при неисправной работе катализатора.
• Гремящий звук на прогреве. Сота рассыпалась, керамические кусочки стучат о стенки корпуса.
• Ошибка P0420 или P0430 на диагностике - «низкая эффективность катализатора».
• Вырос расход бензина. Мотор компенсирует затруднённый выхлоп богатой смесью.
• Не проходит инструментальную приёмку по выхлопу при плановой проверке.

Один симптом не приговор. Иногда P0420 приходит от «умирающего» второго лямбда-зонда, а не от катализатора. Но связка «тряска + запах + ошибка» уже даёт однозначный ответ: пора менять.

По каким параметрам подбирают катализатор?

Коротко: главных параметров шесть - размеры (диаметры входа и выхода, длина), объём и мощность двигателя, эко-класс, тип соты (керамика или металл), тип крепления и выбор между OEM и универсалом. Пропустили хотя бы один - подбор неполный.

Полный список параметров, по которым идёт подбор:

• Размеры корпуса - внутренние диаметры входного и выходного патрубков, длина корпуса, форма (цилиндр или овал).
• Мощность и объём двигателя - определяют пропускную способность соты.
• Тип топлива - бензин или дизель. Дизельные катализаторы (DOC) устроены иначе.
• Экологический класс - Евро-2, Евро-3, Евро-4, Евро-5, Евро-6.
• Тип соты - керамика или металл.
• Крепления - фланцы, приваривание, хомуты.
• Штатная конструкция или универсал - «болт-он» или подрезаемый вариант под сварку.
• Количество и расположение лямбда-зондов - один до и один после соты, иногда только один.

Логика такая: сначала определяемся с типом (OEM или универсал), потом закрываем размеры, потом сверяем пропускную способность с мотором, дальше проверяем эко-класс и лямбды. Если хотя бы один параметр «примерно», а не «точно» - есть риск получить деталь, которая не встанет или уронит мотор в ошибку.

Корректный подбор - это половина работы; вторая половина - установка с правильной обвязкой лямбда-зондов. В каталоге катализаторов ZSV собраны OEM-аналоги и универсальные решения с сотами разной пропускной способности. В сервисе в Москве подбираем под VIN, ставим и сдаём машину с приёмкой на подъёмнике.

Как подобрать катализатор по размеру: диаметры и длина

Коротко: три ключевых размера - внутренний диаметр входа, внутренний диаметр выхода, длина корпуса. Плюс форма (цилиндр или овал). Мерить нужно посадочное место, а не внешние стенки. Ошибка на 3-5 мм - деталь не встанет или пойдёт течь.

Типовые диапазоны внутренних диаметров патрубков для легковых автомобилей - 45, 51, 55, 60 и 63 мм. Реже встречаются 40 и 70. Длина корпуса универсальных решений обычно лежит в промежутке от 200 до 400 мм. Форма корпуса бывает круглой (цилиндр) и овальной - овал ставят там, где под днищем мало вертикального места.

Как измерить правильно:

1. Дождитесь, пока выхлоп остынет.
2. Отсоедините старый катализатор от системы (или снимите машину на подъёмник для замера по месту).
3. Штангенциркулем замерьте внутренний диаметр входного патрубка. Внешний диаметр - ошибка: он всегда больше на толщину стенки.
4. Тем же способом замерьте выходной диаметр.
5. Рулеткой замерьте длину корпуса от одного сварного шва до другого (без патрубков).
6. Оцените форму - круглый или овальный, зафиксируйте максимальную высоту.

Данные вносите в подбор: без правильных диаметров и длины даже самый качественный катализатор нельзя поставить корректно. Если сомневаетесь в замерах - лучше сразу переслать фото и параметры в наш Telegram, там подскажем, что уточнить.

Как учесть мощность и объём ДВС при подборе?

Коротко: сота катализатора рассчитана под определённый поток газов. Маленький катализатор на большой мотор перегреется и рассыплется, большой на маленький - собьёт показания лямбды. Ориентир - объём мотора и мощность в кВт (или л.с.).

Пропускная способность соты - это способность пропустить через себя объём выхлопных газов без критического сопротивления. Для атмосферного мотора 1.4-1.6 литра подходит небольшой катализатор, для 2.0-3.0 - средний, для 3.5 и выше - крупный или сдвоенный. Турбированные и наддувные моторы дают другой поток газов - под них подбирают тюнинговые катализаторы или увеличенные соты.

Что происходит при ошибке:

• Слишком маленький катализатор на мощный мотор. Сопротивление выхлопа растёт, мотор теряет мощность и «душится». Катализатор перегревается, сота начинает разрушаться уже через несколько тысяч километров.
• Слишком большой катализатор на слабый мотор. Скорость потока газов падает, сота не прогревается до рабочей температуры и работает вполсилы. Второй лямбда-зонд видит «неправильный» состав и пишет ошибку.

При подборе достаточно ориентироваться на объём и мощность штатного мотора. Если машину форсировали (чип-тюнинг, замена турбины) - параметры считаем от текущей отдачи, а не от заводской.

Что такое эко-класс и почему это критично при подборе?

Коротко: эко-класс - поколение экологических требований к выхлопу (Евро-2, 3, 4, 5, 6). У катализаторов разных классов отличается количество драгметаллов на соте и плотность каналов. Ставить класс ниже штатного - терять эффективность дожигания и попадать на переприёмку выхлопа.

Экологический класс определяет, насколько «чистым» должен быть выхлоп на выходе из системы. Более высокий класс - более плотная сота с большим количеством платины, палладия и родия. Ориентиры по возрасту машины на российском рынке:

• Евро-2 - легковые автомобили примерно до 2005 года.
• Евро-3 - примерно 2005-2008.
• Евро-4 - массово с 2008-2010, у части машин до 2013.
• Евро-5 - с 2013 и позже.
• Евро-6 - относительно новые модели.

Что критично при подборе:

• Катализатор классом ниже штатного справится с дожиганием хуже, чем рассчитывал производитель мотора. При проверке выхлопа на техосмотре машина может не пройти по показателям CO и CH. Плюс страдает ресурс лямбда-зондов.
• Катализатор классом выше штатного сам по себе не вредит, но не всегда даёт эффект: ЭБУ рассчитан на определённые пороги и может интерпретировать «слишком чистый» выхлоп как ошибку сенсора.
• Практика подбора - берём тот же класс, что и штатный. Класс написан в документах на машину или зашифрован в VIN.

Отдельная история - если предыдущий владелец уже что-то менял. Тогда сверяемся не с тем, что стоит, а с тем, что должно стоять по заводу.

OEM или универсальный катализатор: что выбрать?

Коротко: OEM - точная копия заводской детали, ставится «болт-он» на штатные крепления, не требует сварки. Универсал - «сота в корпусе» без родных фланцев, дешевле, но нужно резать выхлоп и приваривать по месту. OEM для гражданских авто, универсал - когда важна цена и есть свой сервис.

Разница между двумя типами наглядно:

Ошибка новичка - думать, что универсал «в разы хуже». Не хуже, если корректно подобран по пропускной способности и правильно установлен: с точной резкой, качественной сваркой, соблюдением расстояния до лямбда-зондов. Проблема универсала - в кустарной установке, а не в самой детали.

Как подобрать катализатор по VIN и марке авто?

Коротко: самый надёжный способ - подбор по VIN. Он содержит год, модель, комплектацию, тип двигателя и эко-класс. Если VIN не помогает (мотор менян, машина переделана) - переходим на подбор по параметрам: размеры, мощность, эко.

VIN - это семнадцатизначный код, в который зашифрована вся заводская конфигурация автомобиля. По VIN подбирается штатный OEM-катализатор без ошибок: система заводского каталога сразу выдаёт нужную деталь.

Что уточнить в дополнение к VIN:

• Реальный мотор, который сейчас стоит. Замена двигателя (свап) - частая история на возрастных машинах. VIN покажет заводской вариант, а под капотом может быть другой.
• Поколение и рестайл. У одной и той же модели дорестайл и рестайл могут иметь разные катализаторы.
• Тип КПП. Иногда автомат и механика идут с разной выхлопной системой.
• Наличие сажевого фильтра. У дизелей после катализатора часто стоит DPF, его тоже нужно учесть при подборе.

Если VIN не помогает (машина 90-х, документы утеряны, мотор менян) - подбираем по совокупности параметров: диаметры входа-выхода, длина, форма, объём и мощность мотора, эко-класс. В этом случае подбор идёт «в четыре руки»: клиент замеряет по месту, мы сверяемся с базой применимости на нашей стороне. Проще всего скинуть замеры и фото штатной детали в наш Telegram.

Керамика или металл: какие соты подходят вашему мотору?

Коротко: керамическая сота - стандарт для большинства гражданских машин, лучше держит тепло и дешевле. Металлическая - прочнее к ударам и вибрации, дороже, чаще ставится в турбо- и тюнинг-моторы. Керамику убивают удары снизу и залив топливом, металл - жёстким перегревом.

Керамические соты (кордиерит с покрытием из драгметаллов) - то, что стоит в 90% гражданских машин с завода. Они держат высокую температуру, эффективно прогреваются и стоят дешевле металлических. Их слабое место - хрупкость: сильный удар о неровность на трассе, попадание топлива при неисправной форсунке или резкое охлаждение (лужа под горячий выхлоп) могут расколоть соту.

Металлические соты (фольга с покрытием из драгметаллов) переживают вибрацию и удары заметно лучше. Их ставят там, где важна надёжность в тяжёлых условиях: турбо-моторы, тюнинг-выхлоп, коммерческий транспорт с частыми короткими пусками. Металл дороже керамики, но живёт дольше в жёстких режимах эксплуатации.

Как выбирать:

• Обычный гражданский автомобиль, атмосферный мотор - керамика.
• Турбо, наддув, чип-тюнинг - металл или усиленная керамика.
• Внедорожник с реальным офф-роудом (удары днищем) - металл.
• Городской автомобиль с массой коротких пусков - металл.

Какие ошибки совершают при подборе катализатора?

Коротко: подбор по внешнему диаметру вместо внутреннего, экономия на классе (Евро-2 на машину с Евро-4), заказ «примерно похожего» без VIN, установка универсала «с рук» без сварочника. Каждая ошибка тянет на замену через месяц или на переприёмку выхлопа.

Типичные ошибки, которые мы регулярно видим на приёмке:

• Замер только внешнего диаметра. Клиент приносит замер по внешней стенке патрубка, а нужен внутренний. Деталь приходит на 3-5 мм больше нужного и не встаёт.
• Экономия на эко-классе. На машину с Евро-4 ставят катализатор с сотой Евро-2. Дешевле, но лямбда «недовольна», ЭБУ пишет ошибку и режет мощность.
• Заказ по «примерной похожести». Без VIN, по фото и «этот вроде такой же». Приходит деталь с другими креплениями и на 20 мм короче.
• Установка универсала без сварочника. Хомуты вместо сварки, катализатор гремит, соединение травит, лямбда-зонд получает «дырявый» газ и врёт.
• Игнор мощности мотора. Ставят катализатор от машины с 1.4 на мотор 2.4. Через пару тысяч километров сота рассыпается от перегрева.
• Неверная позиция лямбда-зондов. Универсал приварили ближе или дальше положенного - лямбда работает не по параметрам, ошибка приходит через неделю.
• Игнор формы корпуса. Купили круглый вместо овального - не помещается под днище, гнут крепления «по месту».

Все эти ошибки объединяет одно: подбор шёл «по интуиции», а не по параметрам. Полминуты сверки с базой применимости на этапе заказа экономит день переделки.

Что уточнить перед заказом катализатора?

Коротко: сформулируйте десять параметров ниже, скиньте их в подбор - получите корректный вариант с первого раза. Пропустите хотя бы один пункт, и подбор превратится в лотерею.

Готовый чек-лист перед заказом:

1. VIN автомобиля. Семнадцать символов, обычно в ПТС и на кузове под лобовым стеклом.
2. Марка, модель, год выпуска, поколение (дорестайл/рестайл, если это важно).
3. Объём двигателя (например, 1.6 или 2.4).
4. Мощность в л.с. или кВт (реальная, если был чип-тюнинг).
5. Тип топлива - бензин или дизель.
6. Штатный экологический класс (Евро-4, Евро-5 и т.п.).
7. Тип КПП - механика, автомат, вариатор, робот.
8. Тип нужной конструкции - OEM или универсал.
9. Замеры (для универсала) - внутренние диаметры входа и выхода, длина корпуса, форма (цилиндр или овал), максимальная высота.
10. Количество и позиция лямбда-зондов - один до, один после, или только один.

С этим набором подбор занимает 15-30 минут и не даёт возвратов. Если готовите замену на конкретную дату - лучше согласовать всё заранее, чем в день установки выяснять, что деталь пришла «не та».

Ещё один момент - установка. Даже корректно подобранный катализатор при кривом монтаже сдаётся быстро: сварка «на скорую руку», неверное расстояние до лямбд, отсутствие теплового зазора. Установку по нашему подбору делаем в сервисе ZSV Group в Москве - с приёмкой на подъёмнике и корректным подключением лямбда-зондов.

Выхлопной тракт - катализатор, пламегаситель, резонатор, глушитель - работает как единый узел; менять катализатор в отрыве от остальных элементов не всегда рационально. У ZSV Group закрываем весь путь: подбор под VIN, установку в Москве, отгрузку по регионам. Скинуть модель и параметры можно в Telegram ZSV - там же ответим по срокам и сборке комплекта.
