Катализатор работает за счёт тонкого слоя драгметаллов на керамической или металлической соте: платина, палладий, родий. Именно они превращают вредные газы в углекислый газ, воду и азот. Если этих металлов внутри нет - деталь по внешнему виду похожа на катализатор, но по функции это пустая банка. Разбираем, что должно быть на соте, сколько это в граммах и как отличить настоящий катализатор от подделки при покупке и на приёмке.
Каждую неделю в канале ZSV разбираем подбор катализаторов, замену выхлопа и типовые ловушки при покупке деталей. Подпишитесь на Telegram ZSV - там же можно скинуть модель и получить подбор за час.
Что за драгметаллы стоят на соте катализатора
Коротко: три металла платиновой группы - платина (Pt), палладий (Pd) и родий (Rh). Платина и палладий дожигают угарный газ и несгоревшие углеводороды до углекислого газа и воды. Родий разбирает оксиды азота на молекулярный азот и кислород. Без этих трёх драгметаллов сота просто пропускает выхлоп через себя.
Сота внутри катализатора - это тонкостенная керамика или металлическая фольга с множеством параллельных каналов. Сам материал соты выхлоп не очищает, он лишь несущая конструкция. Работу делает тонкое покрытие: сначала слой оксида алюминия с большой поверхностью, а на нём - микрочастицы драгметаллов.
Роль у каждого металла своя:
- Платина (Pt). Окисляет угарный газ и остатки топлива, работает при более высоких температурах и особенно хорошо себя ведёт в дизельных катализаторах.
- Палладий (Pd). Тоже отвечает за окисление CO и углеводородов, но эффективнее платины в бензиновых моторах на средних температурах. За последние годы в новых бензиновых катализаторах доля палладия выросла.
- Родий (Rh). Единственный из трёх, кто занимается оксидами азота: превращает NOx в чистый азот, используя оставшиеся CO и углеводороды как восстановитель.
Именно поэтому катализатор называют трёхкомпонентным: три драгметалла закрывают три группы вредных выбросов. Уберите любой из них - одна из реакций перестаёт идти, и выхлоп на выходе перестаёт соответствовать эко-классу машины.
Сколько драгметаллов реально содержится в катализаторе
Коротко: суммарно на соту одной легковой машины идут единицы граммов драгметаллов, обычно меньше десятка. Точные цифры зависят от объёма мотора, топлива, эко-класса и производителя. Крупные внедорожники, коммерческий транспорт и дизельные автомобили содержат заметно больше.
Массовые пропорции внутри самой соты - речь идёт о микрограммах на квадратный сантиметр покрытия. Общее количество зависит от площади соты, а она задаётся под расход газов конкретного мотора.
Общая логика такая:
- Малолитражный бензиновый мотор Евро-4/5 - минимальные значения по всем трём металлам.
- Средний бензиновый мотор 1.6-2.0 - типовые ориентиры, суммарно единицы граммов.
- Крупный бензиновый или наддувный мотор - соты больше, драгметаллов пропорционально больше.
- Дизельные катализаторы (DOC) - традиционно больше платины, потому что она эффективнее в условиях дизельного выхлопа.
- Чем выше эко-класс (Евро-5, Евро-6) - тем плотнее покрытие и больше активных металлов на единицу объёма соты.
Конкретные значения по конкретной модели мы сверяем по нашей базе применимости на приёмке: цифры в интернете гуляют от источника к источнику, а ошибка в подборе стоит клиенту переделки. Именно поэтому подбор в каталоге катализаторов ZSV идёт по VIN и параметрам мотора, а не по «примерно похожей» детали с полки.
Что такое «пустая банка» и зачем её выдают за катализатор
Коротко: пустой банкой в автосервисе называют корпус катализатора, из которого удалили соту с драгметаллами, но оставили внешнюю оболочку и патрубки. Снаружи такая деталь ничем не отличается от рабочего катализатора. Внутри - воздух и, в лучшем случае, обычная металлическая перегородка от дребезга.
Пустая банка появляется двумя путями. Первый - из старого катализатора: соту выбивают и сдают на драгметаллы, а корпус ставят обратно, чтобы визуально всё было «как у людей». Второй - под видом нового катализатора: снаружи корпус, шильдик, патрубки нужного диаметра, а внутри соты либо нет совсем, либо стоит бутафория без активного покрытия.
Важно не путать пустую банку с двумя честными вариантами:
- Пламегаситель - деталь с той же геометрией корпуса, но она изначально не должна очищать выхлоп. Задача пламегасителя - гасить пульсацию и шум, а не дожигать газы. Пламегаситель никто и не продаёт как катализатор.
- Обманка лямбда-зонда - маленькая проставка длиной сантиметр-полтора, которая вкручивается в посадочное место второго датчика кислорода. К корпусу катализатора это отношения не имеет. Подробнее про этот вариант мы разобрали в статье про пламегаситель с обманкой лямбда-зонда.
Пустая банка - это именно попытка выдать нерабочую деталь за рабочий катализатор. Экономят на драгметаллах, а платит клиент: сначала за деталь, потом за ошибку по эффективности и повторную замену.
Как визуально отличить настоящий катализатор от пустой банки
Коротко: смотрим на вес, слушаем звук при постукивании и, если есть возможность, светим внутрь через отверстие лямбда-зонда. Настоящий катализатор с полной сотой ощутимо тяжелее пустого корпуса, звучит глухо, а внутри виден плотный сотовый рисунок.
Признаки, по которым отличаем деталь без вскрытия:
- Вес. Настоящий катализатор аналогичного размера ощутимо тяжелее пустого корпуса. Разница чувствуется руками: сота с металлической подложкой и керамика с покрытием весят заметно.
- Звук. Постучите по корпусу металлическим предметом. У живого катализатора звук глухой, «набитый». У пустой банки - звонкий, как у обычной трубы или пустого баллона.

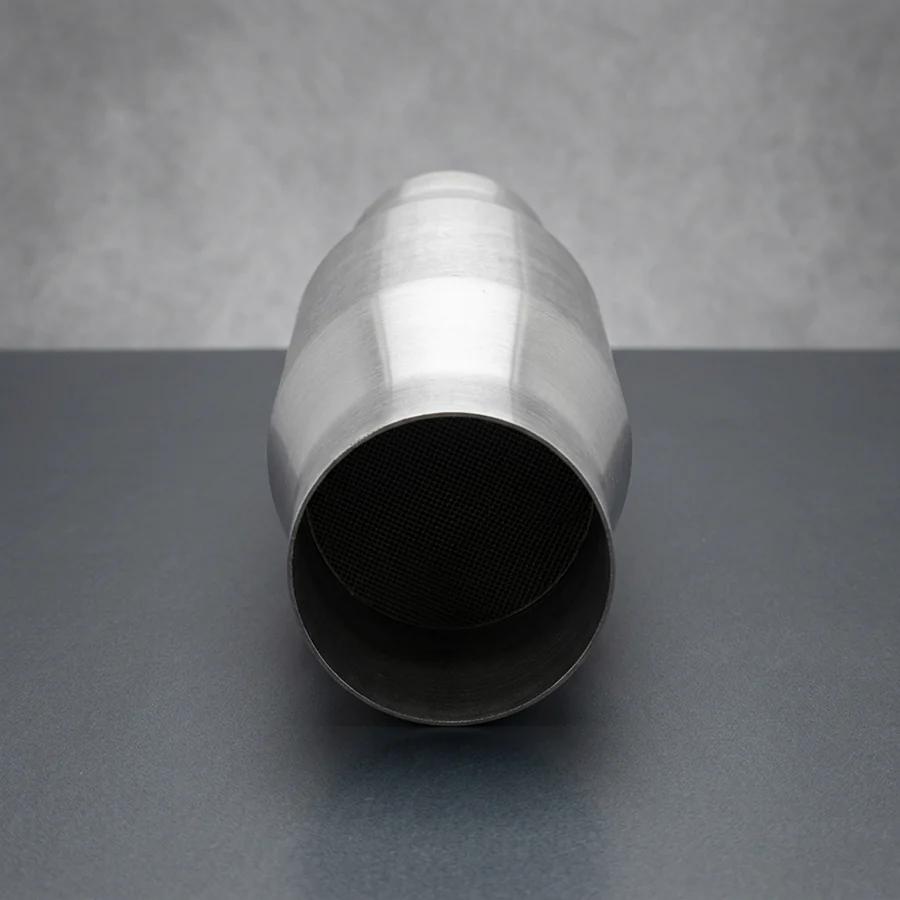

- Осмотр через посадку лямбды. Выкрутите второй лямбда-зонд и посветите внутрь фонариком или эндоскопом. У настоящего катализатора видна плотная сота с ровными ячейками. Пустая банка внутри тёмная и без сотового рисунка.
- Шов и покраска. Признак не абсолютный, но подозрительный: неаккуратный сварной шов вокруг корпуса и свежая краска на детали «под оригинал» часто означают, что деталь уже вскрывалась.
- Маркировка. У штатных катализаторов есть заводская маркировка на корпусе. Её отсутствие или явно перебитые цифры - повод усомниться.
Один признак сам по себе - не приговор. Два и больше вместе - уже прямой сигнал: перед вами не настоящий катализатор.
Как понять по машине, что вместо катализатора стоит пустая банка
Коротко: горит Check, приходят ошибки P0420 или P0430 по эффективности катализатора, вырос расход бензина, из выхлопа тянет несгоревшим топливом, вторая лямбда «мечется». Один симптом - повод на диагностику, связка из трёх - почти гарантированная пустая банка или мёртвая сота.
Пустая банка не очищает выхлоп, поэтому машина ведёт себя так же, как с полностью выгоревшим катализатором. Типовые признаки:
- Ошибки P0420 или P0430 - блок управления фиксирует, что эффективность катализатора ниже порога. Появляются быстро, часто на первых сотнях километров после «замены».
- Постоянно горит Check. Ошибка по эффективности маскирует любые следующие ошибки: реальную поломку легко пропустить.
- Растёт расход бензина. Блок управления добавляет топлива в попытке «поправить» смесь по показаниям второй лямбды.
- Запах несгоревшего топлива из выхлопной трубы. Углеводороды больше не дожигаются, они летят наружу в исходном виде.
- Ускоренный износ второй лямбды. Датчик получает «сырой» выхлоп и работает в нештатном режиме, ресурс сокращается.
- Проблемы с приёмкой выхлопа при плановой проверке. Показатели CO и CH выше нормы для эко-класса машины.
Если поставили новый катализатор и в течение месяца-двух приехал такой набор симптомов - это первый повод проверить, что именно вам поставили под видом катализатора.
Что делать, если пустую банку уже поставили
Коротко: снять и проверить корпус, потребовать у сервиса возврат или замену на нормальную деталь, а машину привести в порядок правильно подобранным катализатором или пламегасителем со схемой обхода второй лямбды. Пустая банка сама себя не «раскатается» и не приработается.
Порядок действий, когда подозрение подтвердилось:
- Снять деталь. На подъёмнике корпус вскрывается за пятнадцать минут: срезается один сварной шов, осматривается внутренность. Если соты нет или она бутафорская - вопрос закрыт.
- Зафиксировать факт. Фото и видео вскрытия, чек и заказ-наряд от сервиса, где ставили. Это база для возврата денег и замены детали.
- Обратиться к тому, кто ставил. По практике возврат или обмен - самый быстрый путь. Если сервис отказывается, деталь и документы становятся аргументами в потребительском споре.
- Поставить корректную замену. Тут два пути: настоящий катализатор под эко-класс машины или переход на пламегаситель со схемой обхода второй лямбды (обманкой). Оба варианта рабочие, выбор зависит от возраста машины и планов на техосмотр. Что из этого во что обходится по деталям и работам - разбирали в статье «Замена катализатора: цена».
- Проверить лямбды. Пустая банка часто «убивает» второй датчик кислорода. После замены его иногда приходится ставить новый.
Главное - не пытаться «перепрошить» блок управления, чтобы он перестал замечать пустую банку. Ошибка уходит, но выхлоп остаётся грязным, ресурс лямбд утекает, а на приёмке выхлоп всё равно всплывёт.
Как убедиться, что новый катализатор - настоящий
Коротко: покупайте у поставщика с подбором по VIN и параметрам, требуйте деталь в заводской упаковке, при установке в сервисе просите показать сам корпус и снятую старую деталь. Приёмку делайте на подъёмнике, а не «на слово».
Правила приёмки простые и повторяются от машины к машине:
- Подбор по VIN и мотору, а не «по фото». Прозрачный подбор с фиксацией модели, объёма, эко-класса и требуемых размеров сразу отсекает «универсал под всё».
- Упаковка и маркировка. Новая деталь приходит в фирменной коробке, с маркировкой на корпусе, без следов старого монтажа - копоти, ржавчины, свежей сварки.
- Осмотр перед установкой. Взвесить в руках, постучать, при возможности - заглянуть внутрь через посадку лямбды. Пустая банка отсеивается ещё до подъёмника.
- Установка при вас или с фото-отчётом. У добросовестного сервиса нет причин прятать процесс. Снятая старая деталь остаётся у клиента - её можно сдать в приём драгметаллов самостоятельно.
- Тест-драйв и диагностика после установки. Через 30-50 км сканером проверяем, что вторая лямбда пишет корректный сигнал и по эффективности катализатора ошибок нет.
В сервисе ZSV Group в Москве катализатор ставим под подбор по VIN с приёмкой на подъёмнике, показываем и старую, и новую детали клиенту и оставляем снятый катализатор в его распоряжении - без «спасибо, мы утилизируем».
Что уточнить перед заказом катализатора
Коротко: пять пунктов - VIN, мотор, эко-класс, тип детали (OEM или универсал), кто ставит. Скиньте эти данные в подбор, получите деталь с корректной сотой и корректной начинкой из драгметаллов, а не корпус ради корпуса.
Готовый чек-лист перед заказом:
- VIN автомобиля - самый быстрый путь к штатной применимости.
- Реальный мотор - объём, мощность, топливо, наличие чип-тюнинга или замены двигателя.
- Штатный эко-класс - от него зависит плотность соты и количество активных металлов на покрытии.
- OEM или универсал - от этого зависит и подбор, и способ монтажа. Разбор параметров есть в статье про подбор катализатора.
- Кто ставит и где - для гарантии важно, чтобы монтаж был корректным: правильная сварка, соблюдение зазоров, корректное подключение лямбда-зондов.
Пять минут на сбор данных экономят день переделки и цену второй детали. Скинуть модель и параметры проще всего в наш Telegram ZSV - подберём под конкретную машину, ответим по срокам и наличию.
